246 modelos PCIe, M.2, OCP e Mini PCIe. Cada placa tem um código IRD que já diz o essencial: IRD-PCI16E-7340 é PCIe x16, Ethernet, modelo 7340. Busque pelo código ou escolha pelo tipo, pela velocidade e pelo conector.
Quatro situações comuns de quem especifica placa para servidor. O guia completo está em Como escolher uma placa.
Placas QSFP28 com RDMA e slot x16. Ver 100GbE.
10GBASE-T em RJ45, uma a quatro portas. Ver 10GbE RJ45.
Placas para 1, 2 ou 4 SSDs M.2 e para SSDs U.2. Ver NVMe M.2.
Placas multicanal de captura USB3. Ver captura USB.
Placas de rede de 100 Mb/s a 200 GbE em PCIe, M.2, Mini PCIe, OCP e USB, com controladores Intel, Broadcom, Mellanox, Marvell e Realtek.
Para o núcleo do datacenter, armazenamento de alta vazão e cargas com RDMA.
6 modelosGeração anterior ao 100G, ainda comum em ambientes de virtualização e armazenamento existentes.
8 modelosO degrau econômico entre 10 e 100 GbE: mesma gaiola de fibra do SFP+, mais banda por porta.
19 modelosA faixa mais usada em servidores: 10 Gb/s em fibra ou cabo DAC, com 1, 2 ou 4 portas e controladores Intel, Broadcom e Mellanox.
23 modelos10GBASE-T em cabo de par trançado, sem trocar a cabeação do escritório.
8 modelosMais que o gigabit sem trocar o cabo: 2,5GBASE-T roda em Cat5e.
43 modelosPlacas de 1 a 8 portas para servidores, firewalls e estações, com controladores Intel, Broadcom, Realtek e WangXun, em slots PCIe x1 e x4 (e PCI legado).
11 modelosGigabit em fibra por módulos SFP, com 1, 2 ou 4 portas (e versões SC).
5 modelosPlacas de 100 Mbps com porta SFP ou conector SC, para integrar PCs a redes de fibra legadas ou a equipamentos industriais Fast Ethernet.
6 modelosPlacas PCIe que alimentam câmeras pela própria porta Ethernet (PoE), pensadas para visão computacional e inspeção com câmeras GigE.
14 modelosPlacas de rede no padrão Open Compute Project para servidores OCP: OCP 3.0 (small form factor) com Intel E810, X710, X550, X520 e I350, e OCP 2.0 com Mellanox ConnectX-3 e ConnectX-4.
4 modelosAdaptadores USB-A e USB-C que entregam uma porta de fibra SFP (100 Mb/s ou 1 Gb/s) a notebooks e PCs sem slot PCIe.
40 modelosPlacas Ethernet nos formatos M.2 (chaves A+E, B+M e M) e Mini PCIe, para PCs industriais, gateways, firewalls e computadores embarcados.
Placas de expansão para SSDs NVMe M.2 e U.2, de 1 a 8 SSDs, com e sem chip de switch PCIe.
Adaptadores PCIe para 1, 2 ou 4 SSDs M.2 NVMe, com ou sem chip de switch PCIe, para servidores e estações sem slots M.2 livres.
12 modelosPlacas que ligam SSDs U.2 (SFF-8639 e SFF-8643) a um slot PCIe, de 1 a 8 portas, e um adaptador M.2 para U.2.
Placas controladoras USB 3.x de 5, 10 e 20 Gb/s e placas multicanal de captura para visão industrial.
Placas PCIe que adicionam portas USB 3.x de 5, 10 ou 20 Gb/s a estações e servidores, com conectores Type-A e Type-C.
14 modelosPlacas multicanal para câmeras USB3 de visão industrial, com várias portas e canais para ligar várias câmeras ao mesmo PC.

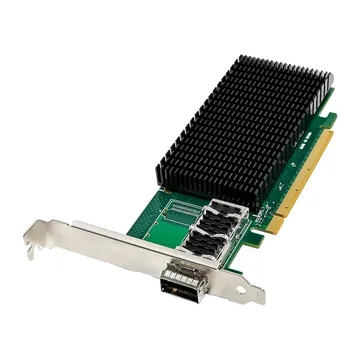

100GbE · QSFP28 · 1 porta · PCIe 4.0 x16 · Intel E810
Ver detalhes →

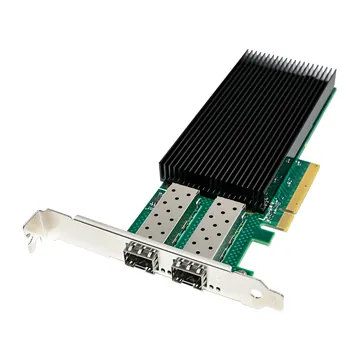

25GbE · SFP28 · 2 portas · PCIe 4.0 x8 · Intel E810
Ver detalhes →
10GbE · SFP+ · 2 portas · PCIe 3.0 x8 · Intel X710
Ver detalhes →

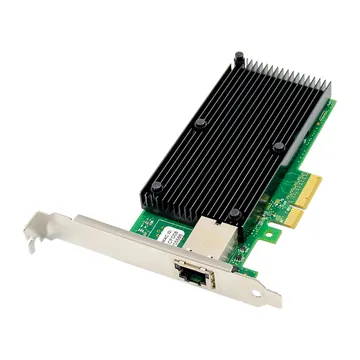

10GbE · RJ45 · 1 porta · PCIe 3.0 x4 · Intel X550
Ver detalhes →

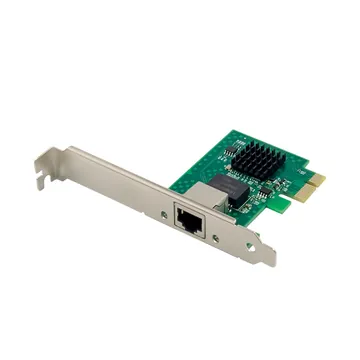

2,5GbE · RJ45 · 1 porta · PCIe 3.1 x1 · Intel I225
Ver detalhes →

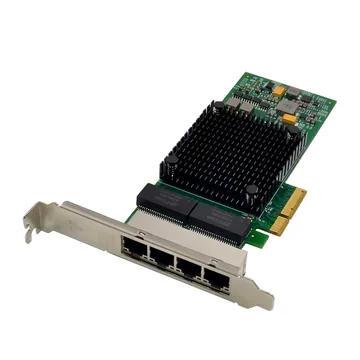

1GbE · RJ45 · 4 portas · PCIe 2.1 x4 · Intel I350
Ver detalhes →

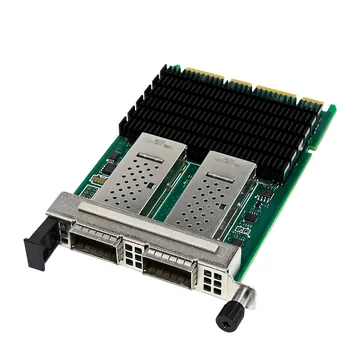

100GbE · QSFP28 · 2 portas · OCP 3.0 · PCIe 4.0 x16 · Intel E810-CAM2
Ver detalhes →

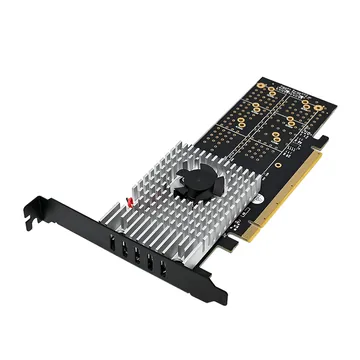

M.2 M key 2280 · 4 portas · PCIe 3.0 x16 · PEX8747
Ver detalhes →

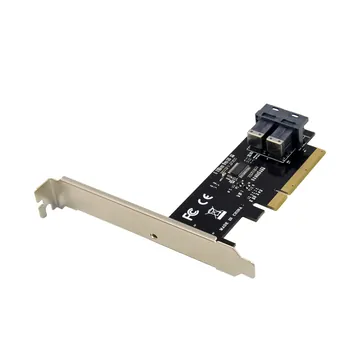

SFF-8643 · 2 portas · PCIe x8
Ver detalhes →

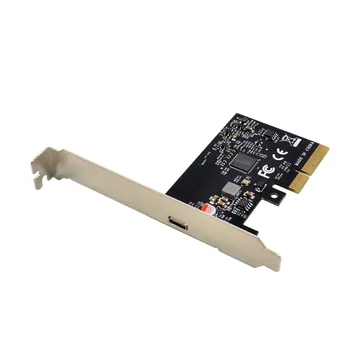

20 Gb/s · Type-C · PCIe x4 · ASM3242
Ver detalhes →| Formato | Padrão do código | Exemplo |
|---|---|---|
| Ethernet PCIe | IRD-PCI{lanes}E-{modelo} | IRD-PCI16E-7340 (x16) |
| Ethernet M.2 / Mini PCIe / PCI | IRD-M2E- · IRD-MPCIE- · IRD-PCI- | IRD-M2E-7355 |
| Ethernet OCP / USB-Ethernet | IRD-OCP3E- · IRD-OCP2E- · IRD-USBE- | IRD-OCP3E-7388 |
| NVMe | IRD-NVME{lanes}E-{modelo} | IRD-NVME16E-5111 |
| USB | IRD-USB-{modelo} | IRD-USB-680 |
O número de lanes é o do título de cada produto. Quando a ficha do fabricante diverge do título, a página do produto avisa. Mesmo modelo em mais de uma versão ganha uma letra no fim.
Ethernet PCIe segue IRD-PCI{lanes}E-{modelo} (PCI, lanes do slot, E de Ethernet e o número do modelo): IRD-PCI16E-7340 é PCIe x16. Outros formatos: IRD-M2E (M.2), IRD-MPCIE (Mini PCIe), IRD-PCI (PCI legado), IRD-OCP3E e IRD-OCP2E (OCP), IRD-USBE (USB-Ethernet), IRD-NVME{lanes}E (NVMe) e IRD-USB (USB).
São formatos de gaiola para fibra ou cabo DAC: o SFP+ é usado em 10 GbE, o SFP28 em 25 GbE e o QSFP28 em 100 GbE (também 50 GbE, conforme a placa). Os de menor velocidade cabem na gaiola da maior em alguns casos, desde que a ficha da placa liste a taxa.
Placas x8 funcionam em slot x16 (operam em x8). Uma placa x16 só encaixa em slot x16, ou em slot x8 de ponta aberta, e nesse caso a banda cai pela metade.
Em geral sim: placas de fibra e DAC são vendidas sem módulo. Confirme na cotação o que acompanha cada modelo e peça junto o transceptor ou cabo adequado.
RJ45 reaproveita cabo Cat6a e dispensa transceptor, mas consome e esquenta mais por porta. SFP+ tem menor latência e consumo, e permite fibra para distâncias longas ou DAC dentro do rack.
Só se for passiva, sem chip de switch PCIe. As placas com chip ASMedia ASM28xx ou Broadcom PEX87xx dividem as lanes sozinhas; as passivas exigem a bifurcação (x4x4x4x4) habilitada na BIOS do servidor.
Informe servidor ou equipamento, quantidade e prazo. Com esses dados a IRD confirma compatibilidade, disponibilidade e preço, sem ida e volta.
